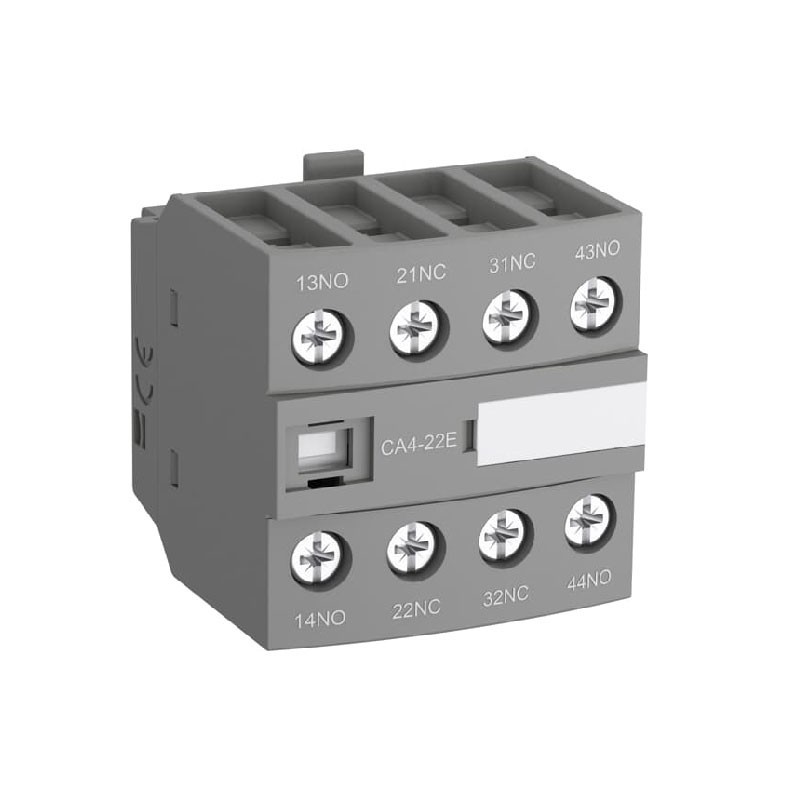

Bloque de Contactos ABB para Contactor AF CAL 4-22 2NA2NC 1SBN010140R1022
$ 78.109
Impuestos incluidos
Caracteristicas
Los bloques de contactos auxiliares se utilizan para el funcionamiento de circuitos auxiliares y circuitos de control para entornos industriales estándar
Tipos de bloques de contactos auxiliares para montaje frontal:
Bloque CA4 de 1 o 4 polos con contactos instantáneos NA NC
Bloque CC4 de 1 polo con contacto delantero NA o contacto retardado NC
Bloque CAT4 de 2 polos con NA instantáneo Contactos NC y conexion terminal de bobina A1 A2 en la cara frontal
Seleccione los bloques de contactos auxiliares de 4 polos CA4 E CA4 M CA4 U o CA4 N según el tipo de contactor o rele de contactor para cumplir con los requisitos estándar (ver Marcado y posicionamiento de terminales )
Tipos de bloques de contactos auxiliares para montaje lateral:
Bloque CAL4 de 2 polos con contactos instantáneos NO + NC
Para enganchar en el lado derecho y o izquierdo de los contactores Los bloques de contactos auxiliares están equipados con terminales de conexion de tipo tornillo entregados abiertos protegidos contra contacto directo accidental y llevan la marca de funcion correspondiente
| Especificaciones Tecnicas | |
| Caracteristicas | Dato: |
| Altura neta del producto | 43 mm |
| Profundidad longitud neta del producto | 395 milímetros |
| Peso neto del producto | 0055 kilogramos |
| Unidades de Paquete Nivel 1 | caja 1 pieza |
| Ancho del nivel de paquete 1 | 46 mm |
| Altura del paquete 1 | 46 mm |
| Paquete Nivel 1 Profundidad Longitud | 46 mm |
| Paquete Nivel 1 Peso bruto | 0055 kilogramos |
| Paquete de nivel 1 EAN | 3471523130128 |
| Unidades de Paquete Nivel 2 | caja 192 pieza |
| Paquete Nivel 2 Peso bruto | 1056 kilogramos |
| Unidades del nivel de paquete 3 | 4608 pieza |
| Par de apriete UL CSA | Circuito auxiliar 11 IA Rígido 1 2x 1 25 mm² |
| Corriente termica convencional al aire libre (I th ) | acc según IEC 6094751 q = 40 ° C 16 A |
| Frecuencia maxima de conmutación electrica | (AC15) 1200 ciclos por hora (DC13) 900 ciclos por hora |
| Contactos auxiliares montados | 2 NA 2 NC |
| Tipo de montaje | Montaje frontal |
| Número de contactos auxiliares NC | 2 |
| Número de contactos auxiliares NO | 2 |
| Pedido múltiple | 1 pieza |
| Tipo principal de producto | Accesorios para contactores de bloque |
| Nombre del producto | Bloque de contactos auxiliares |
| Frecuencia nominal (f) | Circuito auxiliar 5060 Hz |
| Voltaje operativo nominal | Circuito auxiliar 24 690 V |
| Corriente nominal soportada de corta duración (I cw ) | durante 01 s 140 A durante 1 s 100 A |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | Circuito auxiliar 1 |
| 2 N · m | |
| Longitud de pelado de cables | Circuito auxiliar 10 mm |
