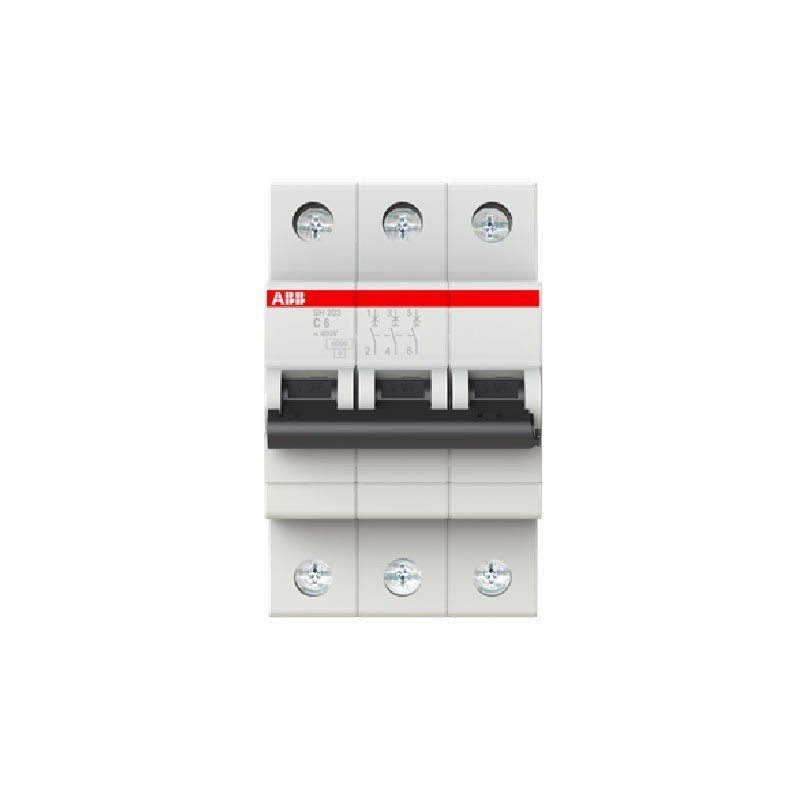

Breaker de Riel Tripolar 3 X 6 AMP 6 KA 2CDS213001R0064SH203C6
$ 63.614
Impuestos incluidos
Caracteristicas
Los interruptores automáticos en miniatura Compact Home SH200 tienen limitacion de corriente Tienen dos mecanismos de disparo diferentes el mecanismo de disparo termico retardado para proteccion contra sobrecargas y el mecanismo de disparo electromecánico para proteccion contra cortocircuitos Están disponibles en diferentes características (B C) configuraciones (1P 1P + N 2P 3P 3P + N 4P) capacidades de corte (hasta 6 kA a 230400 V AC) y corrientes nominales (hasta hasta 40 A) Todos los MCB de la gama de productos SH200 cumplen con IEC EN 608981 lo que permite su uso para aplicaciones residenciales
| Especificaciones Tecnicas | |
| Caracteristicas | Dato: |
| Número de polos | 3 |
| Número de polos protegidos | 3 |
| Característica de disparo | C |
| Corriente nominal (I n ) | 6 A |
| Voltaje operativo nominal | acc según IEC 608981 400 V CA |
| Perdida de potencia | 6 W en las condiciones nominales de funcionamiento por polo 2 W |
| Voltaje de aislamiento nominal (U i ) | acc según IEC EN 606641 440 V |
| Voltaje operativo | Maximo (tolerancia incluida) 440 V CAMaximo 440 V CAMínimo 12 V CA |
| Frecuencia nominal (f) | 50 Hz60 Hz |
| Capacidad nominal de cortocircuito (I cn ) | (400 V CA) 6 kA |
| Clase de limitación de energía | 3 |
| Categoría de sobrevoltaje | III |
| Grado de contaminación | 2 |
| Voltaje nominal de resistencia al impulso (U imp ) | 4 kV(62 kV a nivel del mar)(50 kV a 2000 m) |
| Voltaje de prueba dielectrica | 5060 Hz 1 min 2 kV |
| Material de la carcasa | Grupo de aislamiento II RAL 7035 |
| Tipo de actuador | Palanca |
| Material del actuador | Grupo de aislamiento II negro sellable |
| Marcado del actuador | E S |
| Indicación de posición de contacto | ENCENDIDO APAGADO |
| Grado de protección | IP20 |
| Observaciones | IP40 en enolvente con tapa |
| Resistencia electrica | 20000 ciclos de CA |
| Resistencia mecanica (N endu ) | 20000 ciclo |
| Tipo de terminal | Terminales de tornillo |
| Tipo de terminal de tornillo | Terminal de jaula |
| Capacidad de conexión | Conductor 2525 mm² |
| Flexible con casquillo | 075 16 mm² |
| Flexible | 075 16 mm² |
| Rígido | 075 25 mm² |
| Trenzado | 075 25 mm² |
| Par de apriete | 2 N · m |
| Destornillador recomendado | Pozidriv 2 |
| Montaje en carril DIN | TH3575 (riel de montaje de 35 x 75 mm) según según IEC 60715TH3515 (carril de montaje de 35 x 15 mm) según según IEC 60715 |
| Posición de montaje | Alguna |
| Profundidad incorporada ( t 2 ) | 69 mm |
| Tamaño de instalación | acc según DIN 43880 1 |
| Conexión de la fuente de alimentación | ArbitrarioAmbiental |
| Temperatura ambiente | Funcionamiento 25 + 55 ° CAlmacenamiento 40 + 70 ° C |
| Temperatura del aire ambiente de referencia | 30 ° C |
| Resistencia a los golpes acc según IEC 60068227 | 25g 2 descargas 13 ms |
| Resistencia a las vibraciones según según IEC 6006826 | 5g 20 ciclos a 5 150 5 Hz con carga 08 In |
| Condiciones ambientales | 28 cicloscon 55 ° C 9096% y 25 ° C 95 100% |
| Estado de RoHS | Siguiendo la Directiva de la UE 201165 UE |
| Ancho neto del producto | 52 |
| 5 milímetros | |
| Profundidad longitud neta del producto | 69 mm |
| Altura neta del producto | 85 mm |
| Peso neto del producto | 0375 kilogramos |
| Unidades de Paquete Nivel | 1 cartón 1 pieza |
| Ancho del nivel de paquete 1 | 92 mm |
| Paquete Nivel 1 Profundidad Longitud | 58 mm |
| Altura del paquete 1 | 80 mm |
| Paquete Nivel 1 Peso bruto | 04 kg |
| Paquete de nivel 1 EAN | 4016779631266 |
| Unidades de Paquete Nivel 2 | 36 pieza |
| Paquete de nivel 2 EAN | 4016779990899 |
