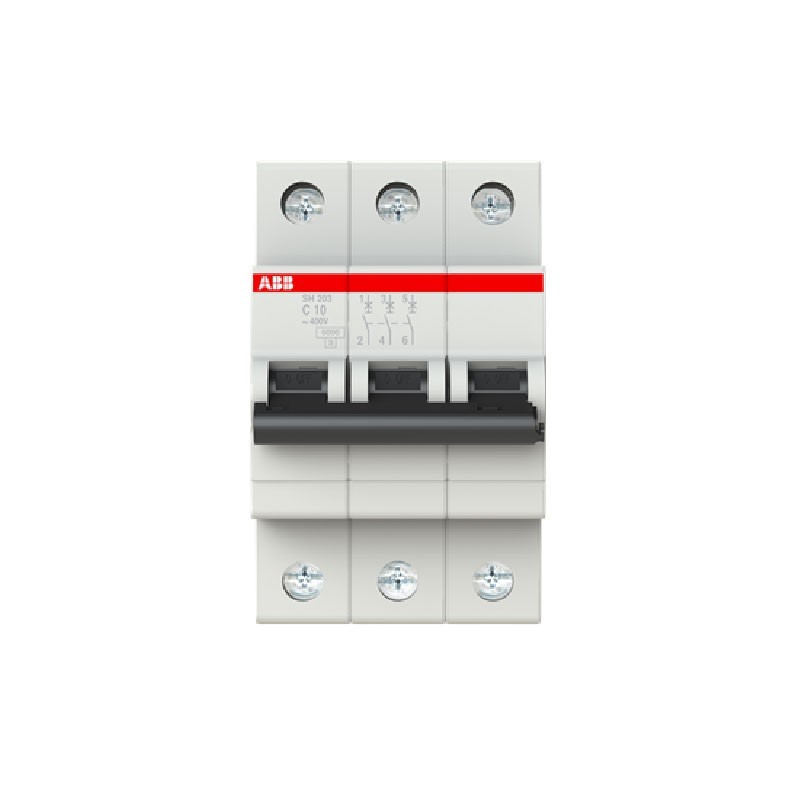

Breaker de Riel Tripolar 3 X 10 AMP 6 KA 2CDS213001R0104SH203C10
$ 56.135
Impuestos incluidos
Caracteristicas
Los interruptores automáticos en miniatura Compact Home SH200 tienen limitacion de corriente Tienen dos mecanismos de disparo diferentes el mecanismo de disparo termico retardado para proteccion contra sobrecargas y el mecanismo de disparo electromecánico para proteccion contra cortocircuitos Están disponibles en diferentes características (B C) configuraciones (1P 1P + N 2P 3P 3P + N 4P) capacidades de corte (hasta 6 kA a 230400 V AC) y corrientes nominales (hasta hasta 40 A) Todos los MCB de la gama de productos SH200 cumplen con IEC EN 608981 lo que permite su uso para aplicaciones residenciales
| Especificaciones Tecnicas | |
| Caracteristicas | Dato: |
| Número de polos protegidos | 3 |
| Característica de disparo | C |
| Corriente nominal (I n ) | 10 A |
| Voltaje operativo nominal | acc según IEC 608981 400 V CA |
| Voltaje nominal (U r ) | 400 V CA |
| Perdida de potencia | 63 W |
| Voltaje de aislamiento nominal (U i ) | acc según IEC EN 606641 440 V |
| Frecuencia nominal (f) | 50 Hz60 Hz |
| Capacidad nominal de cortocircuito (I cn ) | (400 V CA) 6 kA |
| Clase de limitación de energía | 3 |
| Categoría de sobrevoltaje | III |
| Grado de contaminación | 2 |
| Voltaje de prueba dielectrica | 5060 Hz 1 min 2 kV |
| Material de la carcasa | Grupo de aislamiento II RAL 7035 |
| Tipo de actuador | Palanca |
| Material del actuador | Grupo de aislamiento II negro sellable |
| Marcado del actuador | E S |
| Indicación de posición de contacto | ENCENDIDO APAGADO |
| Grado de protección | IP20 |
| Observaciones | IP40 en envolvente con tapa |
| Resistencia electrica | 20000 ciclos de CA |
| Resistencia mecanica (N endu ) | 20000 ciclo |
| Tipo de terminal | Terminales de tornillo |
| Tipo de terminal de tornillo | Terminal de jaula |
| Par de apriete | 2 N · m |
| Posición de montaje | Alguna |
| Profundidad incorporada ( t 2 ) | 69 mm |
| Tamaño de instalación | acc según DIN 43880 1 |
| Conexión de la fuente de alimentación | Arbitrario |
| Temperatura del aire ambiente de referencia | 30 ° C |
| Ancho neto del producto | 525 milímetros |
| Profundidad longitud neta del producto | 69 mm |
| Altura neta del producto | 85 mm |
| Peso neto del producto | 0375 kilogramos |
