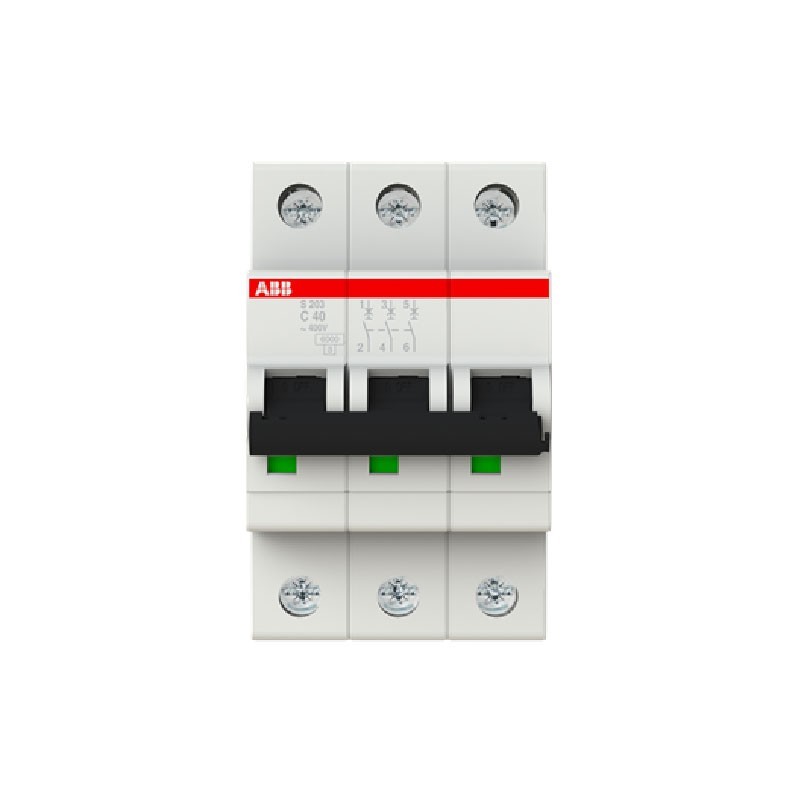

Breaker de Riel Tripolar 3 X 40 AMP 10 KA 2CDS253001R0404
$ 114.766
Impuestos incluidos
Caracteristicas
Los interruptores automáticos en miniatura System pro M compact S200 tienen limitacion de corriente Tienen dos mecanismos de disparo diferentes el mecanismo de disparo termico retardado para proteccion contra sobrecargas y el mecanismo de disparo electromecánico para proteccion contra cortocircuitos Están disponibles en diferentes características (B C D K Z) configuraciones (1P 1P + N 2P 3P 3P + N 4P) capacidades de corte (hasta 6 kA a 230400 V AC ) y corrientes nominales (hasta 63A) Todos los MCB de la gama de productos S200 cumplen con IEC EN 608981 IEC EN 609472 UL1077 (para este codigo comprado en Sudamerica no hay certificado UL) lo que permite su uso para aplicaciones residenciales comerciales e industriales El contacto auxiliar de ajuste inferior se puede montar en el S200 para ahorrar un 50% de espacio
| Especificaciones Tecnicas | |
| Caracteristicas | Dato: |
| Número de polos protegidos | 3 |
| Característica de disparo | C |
| Corriente nominal (I n ) | 40 A |
| Voltaje nominal (U r ) | 400 V CA |
| Perdida de potencia | 144 W |
| en las condiciones de funcionamiento nominales por polo 48 W | |
| Voltaje de aislamiento nominal (U i ) | acc según IEC EN 606641 440 V |
| Frecuencia nominal (f) | 50 Hz60 Hz |
| Capacidad nominal de cortocircuito (I cn ) | (400 V CA) 6 kA |
| Capacidad nominal de corte de cortocircuito de servicio (I cs ) | (230 V CA) 15 kA |
| Clase de limitación de energía | 3 |
| Categoría de sobrevoltaje | III |
| Grado de contaminación | 3 |
| Voltaje de prueba dielectrica | 5060 Hz 1 min 2 kV |
| Material de la carcasa | Grupo de aislamiento II RAL 7035 |
| Tipo de actuador | Grupo de aislamiento II negro sellable |
| Material del actuador | Grupo de aislamiento II negro sellable |
| Marcado del actuador | E S |
| Indicación de posición de contacto | Rojo encendido verde apagado |
| Grado de protección | IP20 |
| Observaciones | IP40 en envolvente con tapa |
| Resistencia electrica | 10000 ciclos de CA |
| Resistencia mecanica (N endu ) | 20000 ciclo |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | 28 N · m |
| Posición de montaje | Alguna |
| Profundidad incorporada ( t 2 ) | 69 mm |
| Tamaño de instalación | acc según DIN 43880 1 |
| Conexión de la fuente de alimentación | Arbitrario |
| Temperatura del aire ambiente de referencia | 30 ° C |
| Par de apriete UL CSA | 25 pulg · lb |
| Ancho neto del producto | 525 milímetros |
| Profundidad longitud neta del producto | 69 mm |
| Altura neta del producto | 88 mm |
| Peso neto del producto | 0375 kilogramos |
