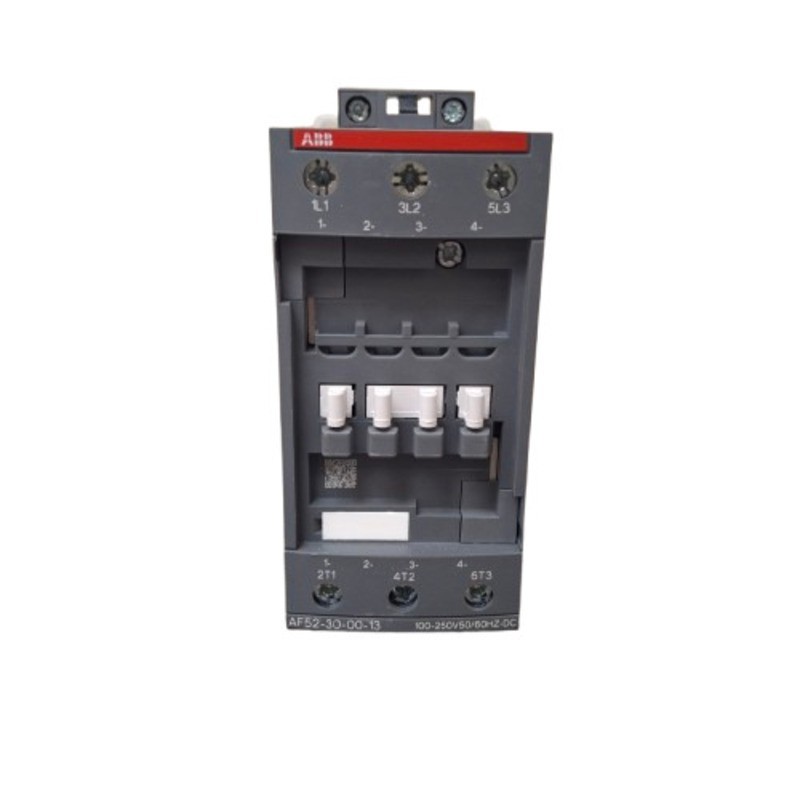

Contactor ABB AC3   53 Amperios-AC1 100 AMP 100-250 V Tipo AF53-30-00-13  1SBL367001R1300

Contactor ABB AC3 53 Amperios-AC1 100 AMP 100-250 V Tipo AF53-30-00-13 1SBL367001R1300

$ 700.050
Impuestos incluidos
Caracteristicas
Los contactores AF53 se utilizan para controlar circuitos de potencia de hasta 690 V CA y 220 V CC Se utilizan principalmente para controlar motores trifásicos cargas no inductivas o ligeramente inductivas Los contactores AF incluyen una interfaz de bobina electronica que acepta un voltaje de control amplio Uc min  Uc máx Solo cuatro bobinas cubren tensiones de control entre 24 500 V 5060 Hz o 20 500 V CC Los contactores AF pueden gestionar grandes variaciones de tension de control Una bobina se puede utilizar para diferentes voltajes de control utilizados en todo el mundo sin ningún cambio de bobina Los contactores AF tienen proteccion contra sobretensiones incorporada y no requieren supresores de sobretensiones adicionales Los contactores tripolares de 1 pila de la serie AF tienen un diseño de bloque  Polos principales y bloques de contactos auxiliares: 3 polos principales
Cantidad
Últimas unidades en stock

Especificaciones Tecnicas
CaracteristicasDato:
Profundidad longitud neta del producto111 milímetros
Altura neta del producto125.5 milímetros
Peso neto del producto0.95 kilogramos
Número de contactos principales NO3
Número de contactos principales NC0
Número de contactos auxiliares NO0
Número de contactos auxiliares NC0
Voltaje operativo nominalCircuito principal 690 V
Frecuencia nominal (f)Circuito principal 5060 Hz
Corriente operativa nominal AC1 (I e )(690 V) 40 ° C 100
Corriente operativa nominal AC3 (I e )(415 V) 60 ° C 53 A
Potencia operativa nominal AC3 (P e )(400 V) 22 kW
Capacidad máxima de roturacos phi = 0.45 (cos phi = 0.35 para Ie> 100 A) en 440 V 950 A
Frecuencia máxima de conmutación eléctrica(AC1) 600 ciclos por hora
Voltaje de aislamiento nominal (U i )acc. según IEC 6094741 y VDE 0110 (Gr. C) 690 V
Voltaje nominal de resistencia al impulso (U imp )6 kV
Frecuencia máxima de conmutación mecánica3600 ciclos por hora
Voltaje nominal del circuito de control (U c )50 Hz 100 ... 250 V
Circuito principal de capacidad de conexiónFlexible con casquillo 1 2x 4 ... 35 mm²
Circuito de control de capacidad de conexiónFlexible con casquillo 1 2x 0.75 ... 2.5 mm²
Longitud de pelado de cablesCircuito principal 16 mm
Grado de protecciónacc. según IEC 60529 IEC 609471 EN 60529 Terminales principales IP10
Tipo de terminalTerminales de tornillo
Clasificación de uso general UL CSA(600 V CA) 80 A
Clasificación de caballos de fuerza UL CSA(120 V CA) Monofásico 3 hp
Par de apriete UL CSACircuito de control 11 IA
Temperatura ambienteCerca del contactor equipado con relé térmico O L 25 ... + 60 ° C
Resistencia climáticaCategoría B según IEC 609471 Anexo Q
Altitud máxima de funcionamiento permitida3000 metros
