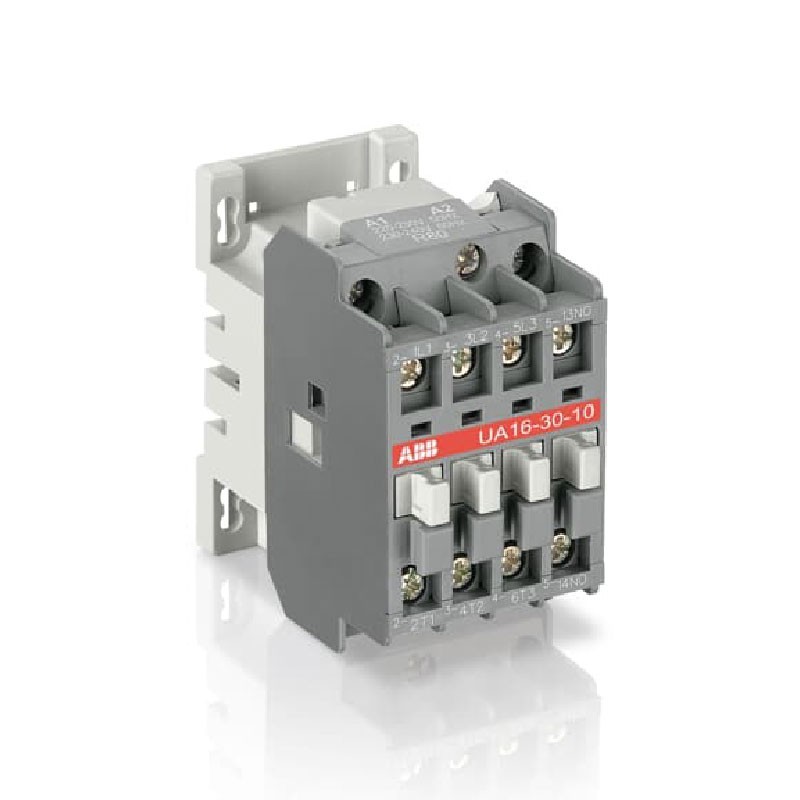

Contactor ABB Para control de Condesadores AU 16-30-10 190v 50Hz-220v 60Hz  1SBL181022R3610

Contactor ABB Para control de Condesadores AU 16-30-10 190v 50Hz-220v 60Hz 1SBL181022R3610

$ 200.665
Impuestos incluidos
Caracteristicas
Los contactores UA16 de 3 polos para la conmutacion de condensadores se pueden utilizar para la conmutacion de baterías de condensadores cuyos picos de corriente de entrada sean inferiores o iguales a 100 veces la corriente rms nominal La siguiente tabla muestra las potencias permitidas según la tension de funcionamiento y la temperatura cerca del contactor Tambien especifica los valores máximos de corriente pico Î aceptados por el contactor Los condensadores deben descargarse (tension residual máxima en los terminales ? 50 V) antes de volver a energizarse cuando los contactores están cerrando En estas condiciones la durabilidad electrica de los contactores es igual a 100 000 ciclos de funcionamiento Los contactores de 3 polos de la serie UA tienen un diseño de bloque  Polos principales y contactos auxiliares: 3 polos principales 1 contacto auxiliar incorporado Circuito de control: AC operado con circuito de imán laminado Accesorios:
Cantidad
Últimas unidades en stock

Especificaciones Tecnicas
CaracteristicasDato:
Profundidad longitud neta del producto74 mm
Altura neta del producto74 mm
Peso neto del producto0.34 kilogramos
Número de contactos principales NO3
Número de contactos principales NC0
Número de contactos auxiliares NO1
Número de contactos auxiliares NC0
Voltaje operativo nominalCircuito principal 690 V
Frecuencia nominal (f)Circuito de alimentación 50 60 Hz
Corriente térmica convencional al aire libre (I th )acc. según IEC 6094751 q = 40 ° C 16 A
Potencia operativa nominal AC6b (P e )(230240 V) 40 ° C 5060 Hz 7.5 kvar
Corriente operativa nominal AC15 (I e )(500 V) 2 A
Dispositivos de protección contra cortocircuitosCircuito auxiliar Fusibles tipo gG 10 A
Capacidad máximade roturacos phi = 0.45 (cos phi = 0.35 para Ie> 100 A) en 440 V 250 A
Corriente operativa nominal DC13 (I e )(24 V) 6144 A
Voltaje de aislamiento nominal (U i )acc. según IEC 6094741 y VDE 0110 (Gr. C) 1000 V
Voltaje nominal de resistencia al impulso (U imp )8 kV
Frecuencia máxima de conmutación mecánica3600 ciclos por hora
Voltaje nominal del circuito de control (U c )50 Hz 190 V
Consumo de bobinaValor de retención promedio 50 Hz 8 2 V · A
Tiempo de funcionamientoEntre la desactivación de la bobina y la apertura del contacto NA 4 ... 11 ms
Circuito principal de capacidad de conexiónFlexible con extremo de cable 0.75 ... 2.5 mm²
Circuito auxiliar de capacidad de conexiónFlexible con extremo de cable 0.75 ... 2.5 mm²
Grado de protecciónacc. según IEC 60529 IEC 609471 EN 60529 Terminales de bobina IP20
Tipo de terminalTerminales de tornillo
Temperatura ambienteCerca del contactor para almacenamiento 60 ... + 80 ° C
Resistencia climáticaacc. según IEC 60068230 y 60068211 UTE C 63100 especificación II
Altitud máxima de funcionamiento permitida3000 metros
