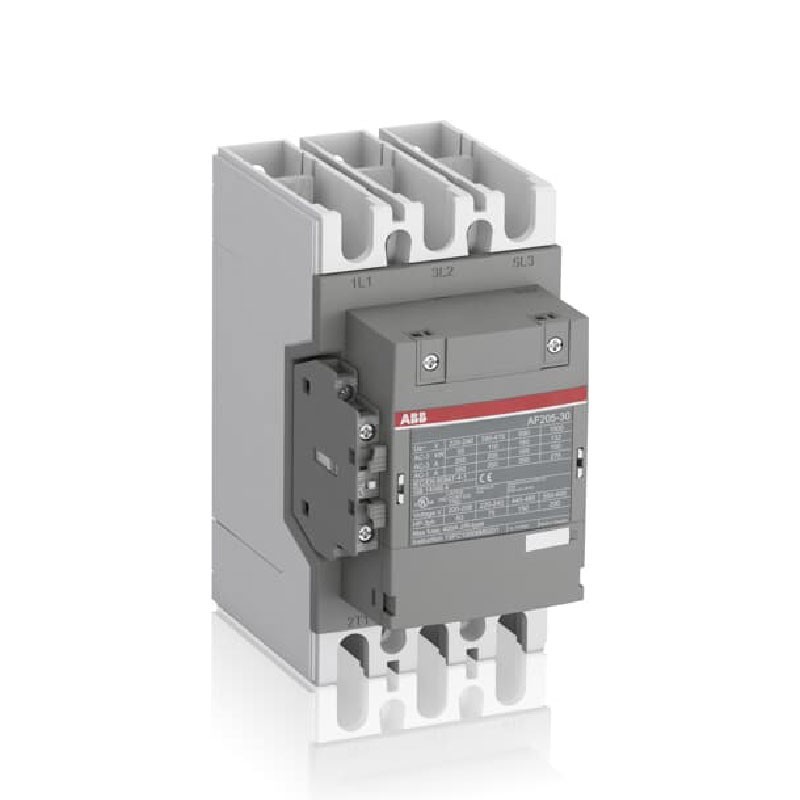

Contactor ABB AC3 205 Amperios-AC1 275 AMP 100-250 V Tipo AF205-30-11 1SFL527002R1311
$ 2.414.702
Impuestos incluidos
Caracteristicas
Un contactor trifásico adecuado para diversas aplicaciones como arranque de motor aislamiento derivacion y aplicacion de distribucion hasta un máximo de 1000 V Operado con un amplio rango de voltaje de control de 100250 V 5060 Hz y CC
| Especificaciones Tecnicas | ||
| Caracteristicas | Dato: | |
| Profundidad longitud neta del producto | 152 mm | |
| Altura neta del producto | 196 milímetros | |
| Peso neto del producto | 2.4 kilogramos | |
| Número de contactos principales NO | 3 | |
| Número de contactos principales NC | 0 | |
| Número de contactos auxiliares NO | 1 | |
| Número de contactos auxiliares NC | 1 | |
| Voltaje operativo nominal | Circuito principal 1000 V | |
| Frecuencia nominal (f) | Circuito principal 5060 Hz | |
| Corriente térmica convencional al aire libre (I th ) | acc. según IEC 6094741 | |
| contactores abiertos q = 40 ° C 350 A | ||
| Corriente operativa nominal AC1 (I e ) | (1000 V) 40 ° C 275 A | |
| Corriente operativa nominal AC3 (I e ) | (415 V) 55 ° C 205 A | |
| Potencia operativa nominal AC3 (P e ) | (415 V) 110 kW | |
| Capacidad de ruptura nominal AC3 acc. según IEC 6094741 | 8 x es decir AC3 | |
| Capacidad de fabricación nominal AC3 acc. según IEC 6094741 | 10 x es decir AC3 | |
| Dispositivos de protección contra cortocircuitos | Fusibles tipo gG 400 A | |
| Capacidad máxima de rotura | cos phi = 0.45 (cos phi = 0.35 para Ie> 100 A) en 440 V 3500 A | |
| Frecuencia máxima de conmutación eléctrica | (AC1) 300 ciclos por hora | |
| Corriente operativa nominal DC1 (I e ) | (110 V) 2 polos en serie 40 ° C 275 A | |
| Corriente operativa nominal DC3 (I e ) | (110 V) 2 polos en serie 40 ° C 275 A | |
| Corriente operativa nominal DC5 (I e ) | (110 V) 2 polos en serie 40 ° C 275 A | |
| Voltaje de aislamiento nominal (U i ) | acc. según IEC 6094741 y VDE 0110 (Gr. C) 1000 V | |
| Voltaje nominal de resistencia al impulso (U imp ) | Circuito principal 8 kV | |
| Durabilidad mecánica | 5 millones | |
| Frecuencia máxima de conmutación mecánica | 300 ciclos por hora | |
| Voltaje nominal del circuito de control (U c ) | 50 Hz 100 ... 250 V | |
| Consumo de bobina | Sosteniendo en Max. Voltaje nominal del circuito de control 50 Hz 7 V · A | |
| Tiempo de funcionamiento | Entre la desactivación de la bobina y la apertura del contacto NA 37 ... 47 ms | |
| Circuito principal de capacidad de conexión | Flexible 2 x 50 ... 95 mm² | |
| Circuito auxiliar de capacidad de conexión | Flexible con casquillo 1x 0.75 ... 2.5 mm² | |
| Grado de protección | acc. según IEC 60529 IEC 609471 EN 60529 Terminales de bobina IP20 | |
| Tipo de terminal | Circuito principal | barras |
| Voltaje de funcionamiento máximo UL CSA | Circuito principal 1000 V | |
| Clasificación de uso general UL CSA | (600 V CA) 300 A | |
| Clasificación de caballos de fuerza UL CSA | (200 V CA) Trifásico 60 hp | |
| Temperatura ambiente | Cerca de contactor equipado con relé térmico O L (0.85 ... 1.1 Uc) 25 ... + 50 ° C | |
| Altitud máxima de funcionamiento permitida | 3000 metros | |
