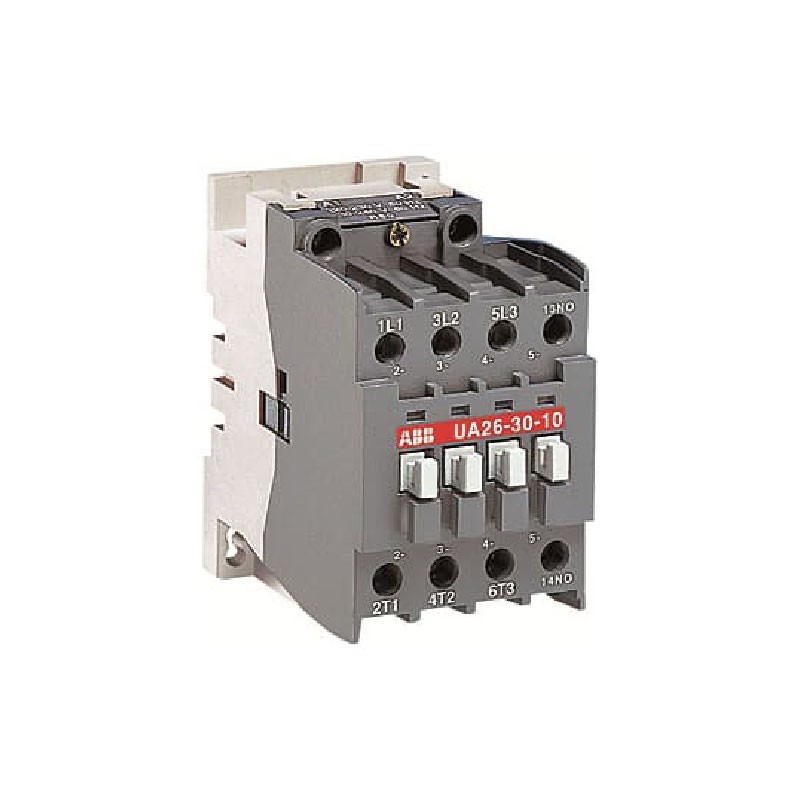

Contactor ABB Para control de Condesadores AU 26-30-10 190v 50Hz-220v 60Hz 1SBL241022R3610
$ 294.109
Impuestos incluidos
Caracteristicas
Los contactores de 3 polos UA26 para la conmutacion de condensadores se pueden utilizar para la conmutacion de baterías de condensadores cuyos picos de corriente de entrada sean inferiores o iguales a 100 veces la corriente rms nominal La siguiente tabla muestra las potencias permitidas según la tension de funcionamiento y la temperatura cerca del contactor Tambien especifica los valores máximos de corriente pico Î aceptados por el contactor Los condensadores deben descargarse (tension residual máxima en los terminales ? 50 V) antes de volver a energizarse cuando los contactores están cerrando En estas condiciones la durabilidad electrica de los contactores es igual a 100 000 ciclos de funcionamiento Los contactores de 3 polos de la serie UA tienen un diseño de bloque Polos principales y contactos auxiliares: 3 polos principales 1 contacto auxiliar incorporado Circuito de control: AC operado con circuito de imán laminado Accesorios:
| Especificaciones Tecnicas | |
| Caracteristicas | Dato: |
| Profundidad longitud neta del producto | 93.6 milímetros |
| Altura neta del producto | 90 mm |
| Peso neto del producto | 0.6 kilogramos |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 0 |
| Voltaje operativo nominal | Circuito principal 690 V |
| Frecuencia nominal (f) | Circuito de alimentación 50 60 Hz |
| Corriente térmica convencional al aire libre (I th ) | acc. según IEC 6094751 q = 40 ° C 16 A |
| Potencia operativa nominal AC6b (P e ) | (230240 V) 40 ° C 5060 Hz 12 kvar |
| Corriente operativa nominal AC15 (I e ) | (500 V) 2 A |
| Dispositivos de protección contra cortocircuitos | Circuito auxiliar Fusibles tipo gG 10 A |
| Capacidad máxima de rotura | cos phi = 0.45 (cos phi = 0.35 para Ie> 100 A) en 440 V 420 A |
| Corriente operativa nominal DC13 (I e ) | (24 V) 6144 A |
| Voltaje de aislamiento nominal (U i ) | acc. según IEC 6094741 y VDE 0110 (Gr. C) 1000 V |
| Voltaje nominal de resistencia al impulso (U imp ) | 8 kV |
| Frecuencia máxima de conmutación mecánica | 3600 ciclos por hora |
| Voltaje nominal del circuito de control (U c ) | 50 Hz 190 V |
| Tiempo de funcionamiento | Entre la desactivación de la bobina y la apertura del contacto NA 4 ... 11 ms |
| Circuito principal de capacidad de conexión | Flexible con extremo de cable 0.75 ... 4 mm² |
| Circuito auxiliar de capacidad de conexión | Flexible con extremo de cable 0.75 ... 2.5 mm² |
| Grado de protección | acc. según IEC 60529 IEC 609471 EN 60529 Terminales auxiliares IP40 |
| Tipo de terminal | Terminales de tornillo |
| Temperatura ambiente | Cerca del contactor para almacenamiento 60 ... + 80 ° C |
| Cerca del contactor para funcionamiento en aire libre (0.85 ... 1.1 Uc) 40 ... + 55 ° C | |
| Cerca del contactor para funcionamiento en aire libre (Uc) 40 ... + 70 ° C | |
| Resistencia climática | acc. según IEC 60068230 y 60068211 UTE C 63100 especificación II |
| Altitud máxima de funcionamiento permitida | 3000 metros |
