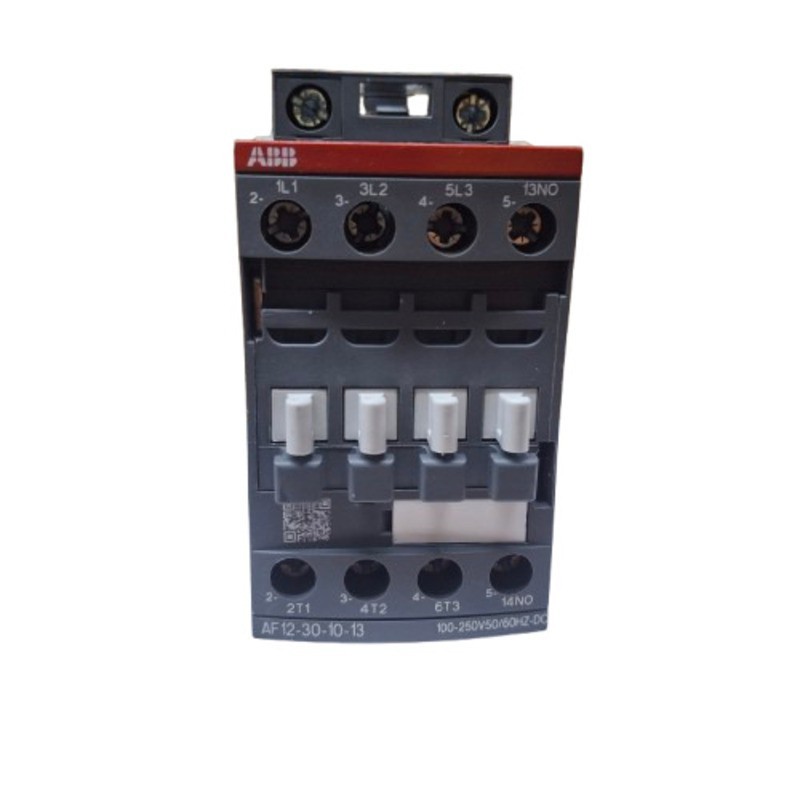

Contactor ABB AC3 12 Amperios-AC1 28 AMP 100-250 V Tipo AF12-30-10-13 1SBL157001R1310
$ 210.497
Impuestos incluidos
Caracteristicas
Los contactores AF12 se utilizan para controlar circuitos de potencia de hasta 690 V CA y 220 V CC Se utilizan principalmente para controlar motores trifásicos cargas no inductivas o ligeramente inductivas Los contactores AF incluyen una interfaz de bobina electronica que acepta un voltaje de control amplio Uc min Uc máx Solo cuatro bobinas cubren tensiones de control entre 24 500 V 5060 Hz o 20 500 V CC Los contactores AF pueden gestionar grandes variaciones de tension de control Una bobina se puede utilizar para diferentes voltajes de control utilizados en todo el mundo sin ningún cambio de bobina Los contactores AF tienen proteccion contra sobretensiones incorporada y no requieren supresores de sobretensiones adicionales Los contactores tripolares de 1 pila de la serie AF tienen un diseño de bloque Polos principales y bloques de contactos auxiliares: 3 polos principales 1 contacto auxiliar incorporado
| Especificaciones Tecnicas | |
| Caracteristicas | Dato: |
| Profundidad longitud neta del producto | 77 milímetros |
| Altura neta del producto | 86 mm |
| Peso neto del producto | 027 kilogramos |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 0 |
| Voltaje operativo nominal | Circuito auxiliar 690 V |
| Frecuencia nominal (f) | Circuito auxiliar 5060 Hz |
| Corriente operativa nominal AC1 (I e ) | (690 V) 40 ° C 28 |
| Corriente operativa nominal AC3 (I e ) | (415 V) 60 ° C 12 A |
| Potencia operativa nominal AC3 (P e ) | (400 V) 55 kW |
| Corriente operativa nominal AC15 (I e ) | (500 V) 2 A |
| Frecuencia maxima de conmutación electrica | (AC1) 600 ciclos por hora |
| Corriente operativa nominal DC13 (I e ) | (24 V) 6 A 144 W |
| Voltaje de aislamiento nominal (U i ) | acc según IEC 6094741 y VDE 0110 (Gr C) 690 V |
| Voltaje nominal de resistencia al impulso (U imp ) | 6 kV |
| Frecuencia maxima de conmutación mecanica | 3600 ciclos por hora |
| Voltaje nominal del circuito de control (U c ) | 50 Hz 100 250 V |
| Circuito principal de capacidad de conexión | Flexible con casquillo 1 2x 075 6 mm² |
| Circuito auxiliar de capacidad de conexión | Flexible con casquillo 1 2x 075 25 mm² |
| Circuito de control de capacidad de conexión | Flexible con casquillo 1 2x 075 25 mm² |
| Longitud de pelado de cables | Circuito auxiliar 10 mm |
| Tipo de terminal | Terminales de tornillo |
| Clasificación de uso general UL CSA | (600 V CA) 28 A |
| Clasificación de caballos de fuerza UL CSA | (120 V CA) Monofasico 1 hp |
| Resistencia climatica | Categoría B según IEC 609471 Anexo Q |
| Altitud maxima de funcionamiento permitida | 3000 metros |
