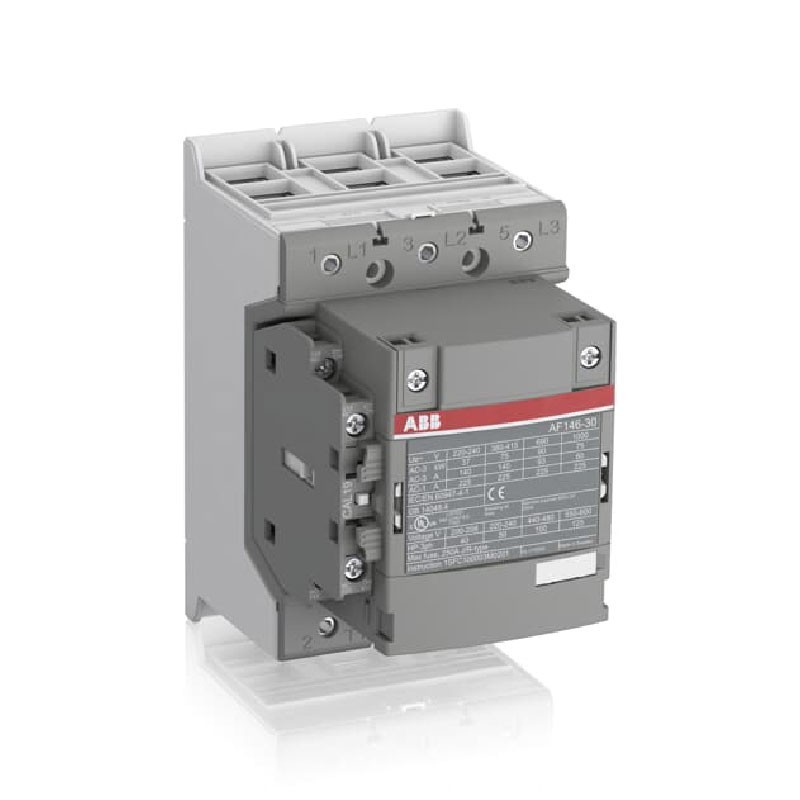

Contactor ABB AC3 146 Amperios-AC1 225 AMP 100-250 V Tipo AF146-30-11 1SFL467001R1311
$ 1.871.847
Impuestos incluidos
Caracteristicas
Un contactor trifásico adecuado para diversas aplicaciones como arranque de motor aislamiento derivacion y aplicacion de distribucion hasta un máximo de 1000 V Operado con un amplio rango de voltaje de control de 100250 V 5060 Hz y CC
| Especificaciones Tecnicas | |
| Caracteristicas | Dato: |
| Profundidad longitud neta del producto | 126 milímetros |
| Altura neta del producto | 150 mm |
| Peso neto del producto | 1.55 kilogramos |
| Número de contactos principales NO | 3 |
| Número de contactos principales NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de contactos auxiliares NC | 1 |
| Voltaje operativo nominal | Circuito principal 1000 V |
| Frecuencia nominal (f) | Circuito principal 5060 Hz |
| Corriente térmica convencional al aire libre (I th ) | acc. según IEC 6094741 |
| contactores abiertos q = 40 ° C 225 A | |
| Corriente operativa nominal AC1 (I e ) | (1000 V) 40 ° C 225 A |
| Corriente operativa nominal AC3 (I e ) | (415 V) 55 ° C 146 A |
| Potencia operativa nominal AC3 (P e ) | (415 V) 75 kW |
| Capacidad máxima de rotura | cos phi = 0.45 (cos phi = 0.35 para Ie> 100 A) en 440 V 3000 A |
| Frecuencia máxima de conmutación eléctrica | (AC1) 300 ciclos por hora |
| Voltaje de aislamiento nominal (U i ) | acc. según IEC 6094741 y VDE 0110 (Gr. C) 1000 V |
| Voltaje nominal de resistencia al impulso (U imp ) | Circuito principal 8 kV |
| Durabilidad mecánica | 5 millones |
| Frecuencia máxima de conmutación mecánica | 300 ciclos por hora |
| Límites de funcionamiento de la bobina | (según IEC 6094741) 0.85 x Uc Mín. ... 1.1 x Uc Máx. (a ? ? 70 ° C) |
| Voltaje nominal del circuito de control (U c ) | 50 Hz 100 ... 250 V |
| Consumo de bobina | Sosteniendo en Max. Voltaje nominal del circuito de control 50 Hz 6 V · A |
| Tiempo de funcionamiento | Entre la desactivación de la bobina y la apertura del contacto NA 37 ... 47 ms |
| Circuito principal de capacidad de conexión | Flexible 1 x 10 ... 70 mm² |
| Circuito auxiliar de capacidad de conexión | Flexible con casquillo 2x 0.75 ... 2.5 mm² |
| Tipo de terminal | Abrazadera doble |
| Voltaje de funcionamiento máximo UL CSA | Circuito principal 1000 V |
| Clasificación de uso general UL CSA | (600 V CA) 200 A |
| Clasificación de caballos de fuerza UL CSA | (200 V CA) Trifásico 40 hp |
| Temperatura ambiente | Cerca de contactor equipado con relé térmico O L (0.85 ... 1.1 Uc) 25 ... + 50 ° C |
