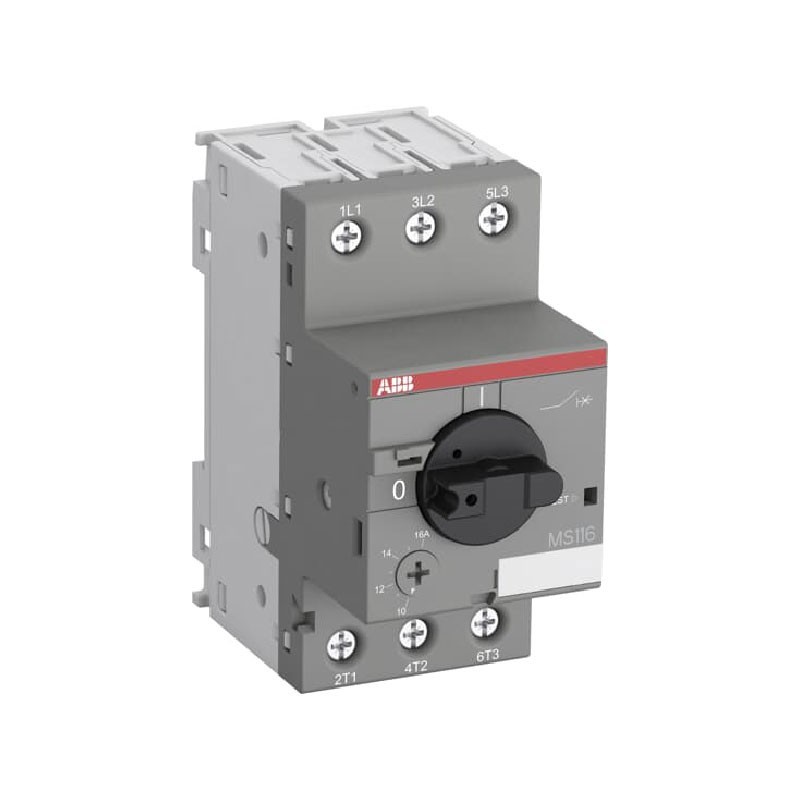

Guardamotor ABB Tipo MS116 6 3-10A 230V 50KA 1SAM250000R1010
$ 189.992
Impuestos incluidos
Caracteristicas
El arrancador de motor manual MS11610 (tambien conocido como disyuntor de proteccion de motor o protector de motor manual) es un dispositivo compacto de 45 mm de ancho con una corriente operativa nominal de Ie 100 A Este dispositivo se utiliza para encender y apagar manualmente motores y para protegerlos de manera confiable y sin la necesidad de un fusible contra cortocircuitos sobrecargas y fallas de fase El arrancador de motor manual ofrece una capacidad nominal de corte de cortocircuito de servicio Ics 50 kA a 400 VCA y clase de disparo 10A
| Especificaciones Tecnicas | |
| Caracteristicas | Dato: |
| Altura neta del producto | 90 mm |
| Profundidad longitud neta del producto | 856 milímetros |
| Peso neto del producto | 0265 kilogramos |
| Capacidad nominal de corte de cortocircuito de servicio (I cs ) | (230 V CA) 50 kA |
| Capacidad maxima de ruptura de cortocircuito nominal (I cu ) | (230 V CA) 50 kA |
| Ajuste de corriente nominal de cortocircuito instantaneo (I i ) | 150 A |
| Rango de ajuste | 63 10 A |
| Potencia operativa nominal AC3 (P e ) | (400 V) Trifasico 4 kW |
| Potencia operativa nominal AC3e (P e ) | (400 V) Trifasico 4 kW |
| Voltaje operativo nominal | Circuito principal 690 V CA |
| Corriente operativa nominal (I e ) | 10 A |
| Corriente operativa nominal AC3 (I e ) | 10 A |
| Corriente operativa nominal AC3e (I e ) | 10 A |
| Frecuencia nominal (f) | Circuito principal 50 Hz |
| Voltaje nominal de resistencia al impulso (U imp ) | Circuito principal 6 kV |
| Voltaje de aislamiento nominal (U i ) | 690 V |
| Perdida de potencia | en las Condiciones de funcionamiento nominales por polo 09 24 W |
| Número de polos | 3 |
| Corriente termica convencional al aire libre (I th ) | Circuito principal 10 A |
| Grado de protección | Carcasa IP20 |
| Grado de contaminación | 3 |
| Durabilidad electrica | 100000 ciclo |
| Durabilidad mecanica | 100000 ciclo |
| Tipo de terminal | Terminales de tornillo |
| Circuito principal de capacidad de conexión | Flexible con casquillo 1 2x 075 25 mm² |
| Par de apriete | Circuito principal 08 12 N · m |
| Longitud de pelado de cables | Circuito principal 9 mm |
| Destornillador recomendado | Pozidriv 2 |
| Posición de montaje | Posición 1 a 6 |
| Tipo de actuador | Mango giratorio |
| Indicación de posición de contacto | ENCENDIDO APAGADO |
| Voltaje de funcionamiento maximo UL CSA | Circuito principal 600 V CA |
| Clasificación de amperios UL CSA | 10 A |
| Clasificación de caballos de fuerza UL CSA | (200 V CA) Trifasico 2 Hp |
| Uso del motor en amperios de carga completa | (200 V CA) Trifasico 78 A |
| Amperios de rotor bloqueado | (200 V CA) Trifasico 575 ??A |
| Clasificación de uso general UL CSA | (600 V CA) 10 A |
| Capacidad de conexión del circuito principal UL CSA | Flexible 1 2x 1612 AWG |
| Par de apriete UL CSA | Circuito principal 10 pulg · lb |
| Temperatura ambiente | Alrededor del armario 0 + 40 ° C |
| Compensación de la temperatura del aire ambiente | sí |
| Altitud maxima de funcionamiento permitida | 2000 m |
