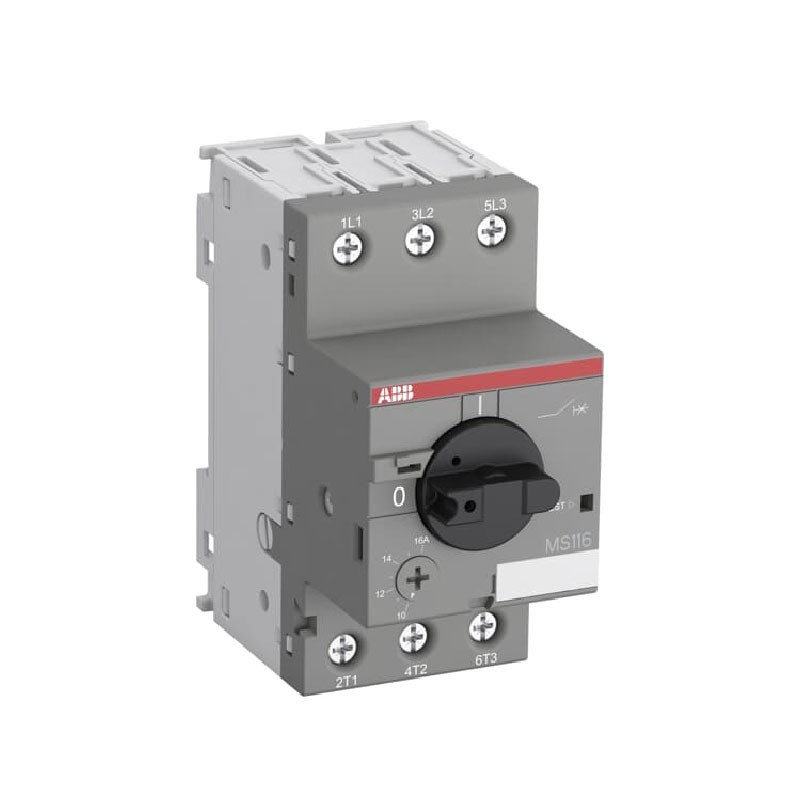

Guardamotor ABB Tipo MS116   2 5-4 0A  230V  50KA   1SAM250000R1008

Guardamotor ABB Tipo MS116 2 5-4 0A 230V 50KA 1SAM250000R1008

$ 164.071
Impuestos incluidos
Caracteristicas
El arrancador de motor manual MS11640 (tambien conocido como disyuntor de proteccion de motor o protector de motor manual) es un dispositivo compacto de 45 mm de ancho con una corriente operativa nominal de Ie 40 A Este dispositivo se utiliza para encender y apagar manualmente motores y para protegerlos de manera confiable y sin la necesidad de un fusible contra cortocircuitos sobrecargas y fallas de fase El arrancador de motor manual ofrece una capacidad nominal de corte de cortocircuito de servicio Ics 50 kA a 400 VCA y clase de disparo 10A Otras características son la funcion de desconexion incorporada compensacion de temperatura mecanismo de disparo libre y una manija giratoria con una clara indicacion de posicion del interruptor El arrancador de motor manual es adecuado para aplicaciones trifásicas y monofásicas Contactos auxiliares contactos de señalizacion disparadores de mínima tension disparos en derivacion barras colectoras trifásicas
Cantidad

Especificaciones Tecnicas
CaracteristicasDato:
Altura neta del producto90 mm
Profundidad longitud neta del producto856 milímetros
Peso neto del producto0265 kilogramos
Capacidad nominal de corte de cortocircuito de servicio (I cs )(230 V CA) 50 kA
Capacidad maxima de ruptura de cortocircuito nominal (I cu )(230 V CA) 75 kA
Ajuste de corriente nominal de cortocircuito instantaneo (I i )50 A
Rango de ajuste25 40 A
Potencia operativa nominal AC3 (P e )(400 V) Trifasico 15 kW
Potencia operativa nominal AC3e (P e )(400 V) Trifasico 15 kW
Voltaje operativo nominalCircuito principal 690 V CA
Corriente operativa nominal (I e )4 A
Corriente operativa nominal AC3 (I e )4 A
Corriente operativa nominal AC3e (I e )4 A
Frecuencia nominal (f)Circuito principal 50 Hz
Voltaje nominal de resistencia al impulso (U imp )Circuito principal 6 kV
Voltaje de aislamiento nominal (U i )690 V
Perdida de potenciaen las Condiciones de funcionamiento nominales por polo 07 18 W
Número de polos3
Corriente termica convencional al aire libre (I th )Circuito principal 4 A
Grado de protecciónCarcasa IP20
Terminales del circuito principal IP10
Grado de contaminación3
Durabilidad electrica100000 ciclo
Durabilidad mecanica100000 ciclo
Tipo de terminalTerminales de tornillo
Circuito principal de capacidad de conexiónFlexible con casquillo 1 2x 075 25 mm²
Par de aprieteCircuito principal 08 12 N · m
Longitud de pelado de cablesCircuito principal 9 mm
Destornillador recomendadoPozidriv 2
Posición de montajePosición 1 a 6
Distancia mínima de montajeTablero conductor electrico horizontal hasta 400 V 0 mm
Tablero conductor electrico horizontal hasta 690 V 15 mm
Tipo de actuadorMango giratorio
Indicación de posición de contactoENCENDIDO APAGADO
Voltaje de funcionamiento maximo UL CSACircuito principal 600 V CA
Clasificación de amperios UL CSA4 A
Clasificación de caballos de fuerza UL CSA(200 V CA) Trifasico 075 Hp
Uso del motor en amperios de carga completa(200 V CA) Trifasico 4 A
Amperios de rotor bloqueado(200 V CA) Trifasico 24 A
Clasificación de uso general UL CSA(600 V CA) 4 A
Capacidad de conexión del circuito principal UL CSAFlexible 1 2x 1612 AWG
Par de apriete UL CSACircuito principal 10 pulg · lb
Temperatura ambienteAlrededor del armario 0 + 40 ° C
Compensación de la temperatura del aire ambiente
Altitud maxima de funcionamiento permitida2000 m
JOUFS 470001000006
