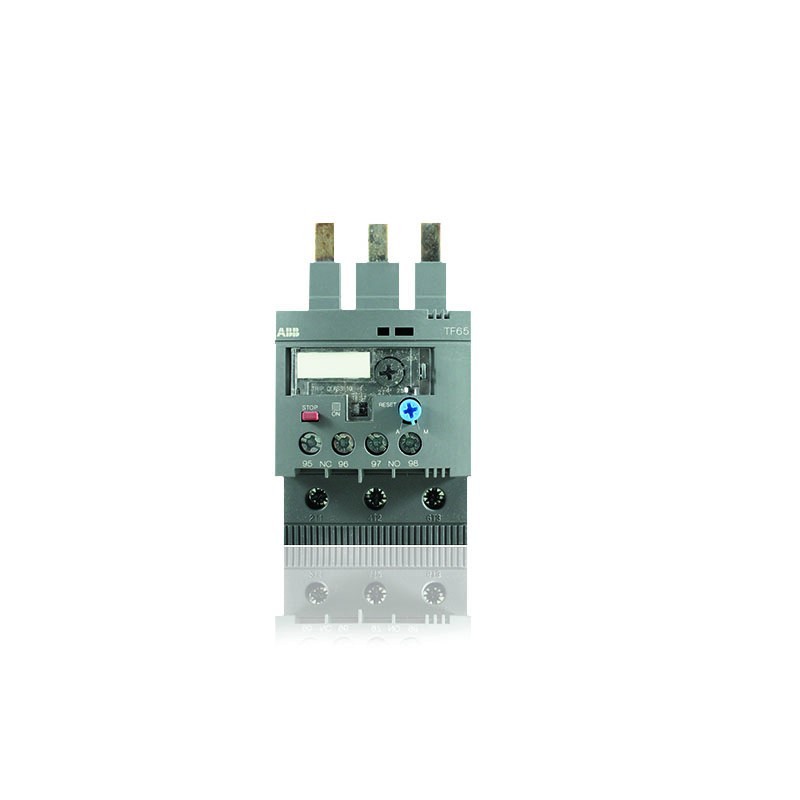

Rele Termico ABB 25-32 A Para Contactor AF40-AF65 1SAZ811201R1002
$ 326.454
Impuestos incluidos
Caracteristicas
El rele de sobrecarga termica TF6533 es un dispositivo de proteccion electromecánico economico para el circuito principal Ofrece proteccion confiable y rápida para motores en caso de sobrecarga o falla de fase El dispositivo tiene clase de disparo 10 Otras características son compensacion de temperatura contacto de disparo (NC) contacto de señal (NO) restablecimiento automático o manual seleccionable mecanismo de disparo libre funcion STOP e indicacion de disparo Los reles de sobrecarga se conectan directamente a los contactores del bloque Los kits de montaje individual están disponibles como accesorio
| Especificaciones Tecnicas | |
| Caracteristicas | Dato: |
| Altura neta del producto | 1014 milímetros |
| Profundidad longitud neta del producto | 1069 milímetros |
| Peso neto del producto | 0372 kilogramos |
| Rango de ajuste | 25 33 A |
| Voltaje operativo nominal | Circuito auxiliar 600 V CA CC |
| Corriente operativa nominal (I e ) | 33 A |
| Corriente operativa nominal AC3 (I e ) | 33 A |
| Frecuencia nominal (f) | Circuito auxiliar 50 Hz |
| Voltaje nominal de resistencia al impulso (U imp ) | Circuito auxiliar 6 kV |
| Voltaje de aislamiento nominal (U i ) | 690 V |
| Número de polos | 3 |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 1 |
| Número de polos protegidos | 3 |
| Corriente termica convencional al aire libre (I th ) | Circuito auxiliar NC 6 A |
| Corriente operativa nominal AC15 (I e ) | (120 V) NC 3 A |
| Corriente operativa nominal DC13 (I e ) | (125 V) NC 055 A |
| Grado de proteccion | Carcasa IP20 |
| Grado de contaminacion | 3 |
| Circuito auxiliar de capacidad de conexion | Flexible con casquillo 1 2x 075 25 mm² |
| Circuito principal de capacidad de conexion | Flexible con casquillo 1 2x 25 10 mm² |
| Par de apriete | Circuito auxiliar 1 12 N · m |
| Longitud de pelado de cables | Circuito auxiliar 9 mm |
| Destornillador recomendado | Circuito auxiliar Pozidriv 2 |
| Posicion de montaje | Posicion 1 a 6 |
| Perdida de potencia | en las Condiciones de funcionamiento nominales por polo 22 38 W |
| Voltaje de funcionamiento maximo UL CSA | Circuito principal 600 V CA |
