El rele de sobrecarga termica TF6547 es un dispositivo de proteccion electromecánico economico para el circuito principal Ofrece proteccion confiable y rápida para motores en caso de sobrecarga o falla de fase El dispositivo tiene clase de disparo 10 Otras características son compensacion de temperatura contacto de disparo (NC) contacto de señal (NO) restablecimiento automático o manual seleccionable mecanismo de disparo libre funcion STOP e indicacion de disparo Los reles de sobrecarga se conectan directamente a los contactores del bloque Los kits de montaje individual están disponibles como accesorio

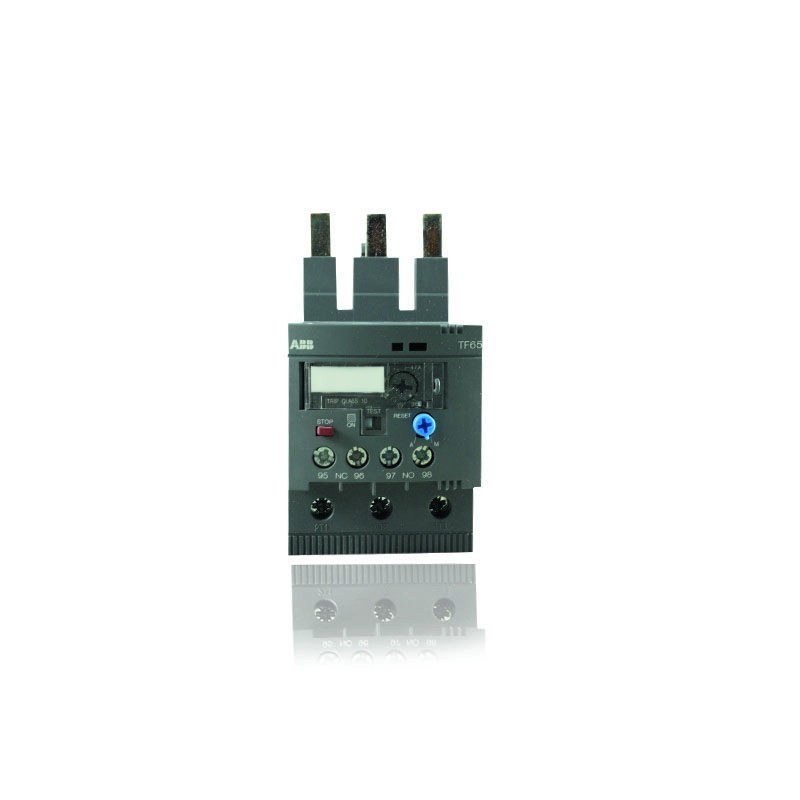

Rele Termico ABB 36-47A Para Contactor AF40-AF65 TF65-47 1SAZ811201R1004
$ 376.361
Impuestos incluidos
- Saldo
- 1 und.
- Tiempo de entrega
- 2 a 5 días hábiles
- Disponibilidad
- Últimas unidades
- Saldo en bodega
- 1 und.
- Entrega
- 2 a 5 días hábiles
- Llegada estimada
- Llega aprox. entre el 09/11/2026 y el 12/11/2026
- Precio
- $ 376.361
Ubicaciones en la bodega
Esta bodega no tiene desglose por ubicaciones para este producto.
Caracteristicas
El rele de sobrecarga termica TF6547 es un dispositivo de proteccion electromecánico economico para el circuito principal Ofrece proteccion confiable y rápida para motores en caso de sobrecarga o falla de fase El dispositivo tiene clase de disparo 10 Otras características son compensacion de temperatura contacto de disparo (NC) contacto de señal (NO) restablecimiento automático o manual seleccionable mecanismo de disparo libre funcion STOP e indicacion de disparo Los reles de sobrecarga se conectan directamente a los contactores del bloque Los kits de montaje individual están disponibles como accesorio
| Especificaciones Tecnicas | |
| Caracteristicas | Dato: |
| Altura neta del producto | 1014 milímetros |
| Profundidad longitud neta del producto | 1069 milímetros |
| Peso neto del producto | 0372 kilogramos |
| Rango de ajuste | 36 47 A |
| Voltaje operativo nominal | Circuito auxiliar 600 V CA CC |
| Corriente operativa nominal (I e ) | 47 A |
| Corriente operativa nominal AC3 (I e ) | 47 A |
| Frecuencia nominal (f) | Circuito auxiliar 50 Hz |
| Voltaje nominal de resistencia al impulso (U imp ) | Circuito auxiliar 6 kV |
| Voltaje de aislamiento nominal (U i ) | 690 V |
| Número de polos | 3 |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 1 |
| Número de polos protegidos | 3 |
| Corriente termica convencional al aire libre (I th ) | Circuito auxiliar NC 6 A |
| Corriente operativa nominal AC15 (I e ) | (120 V) NC 3 A |
| Corriente operativa nominal DC13 (I e ) | (125 V) NC 055 A |
| Grado de proteccion | Carcasa IP20 |
| Terminales del circuito principal IP10 | |
| Grado de contaminacion | 3 |
| Circuito auxiliar de capacidad de conexion | Flexible con casquillo 1 2x 075 25 mm² |
| Circuito principal de capacidad de conexion | Flexible con casquillo 1 2x 25 10 mm² |
| Par de apriete | Circuito auxiliar 1 12 N · m |
| Longitud de pelado de cables | Circuito auxiliar 9 mm |
| Destornillador recomendado | Circuito auxiliar Pozidriv 2 |
| Posicion de montaje | Posicion 1 a 6 |
| Perdida de potencia | en las Condiciones de funcionamiento nominales por polo 21 36 W |
| Adecuado para | AF40 |
| Voltaje de funcionamiento maximo UL CSA | Circuito principal 600 V CA |
| Clasificacion de amperios UL CSA | 47 A |
| Clasificacion de contacto UL CSA | (NC ) B600 |
| Capacidad de conexion del circuito principal UL CSA | Flexible 1x 122 AWG |
| Capacidad de conexion del circuito auxiliar UL CSA | Flexible 1 2x 1812 AWG |
| Par de apriete UL CSA | Circuito auxiliar 9 11 pulg · lb |
| Circuito principal 35 40 pulg · lb | |
| Temperatura ambiente | Operacion 40 + 70 ° C |
| Compensacion de la temperatura del aire ambiente | sí |
| Altitud maxima de funcionamiento permitida | 2000 m |
