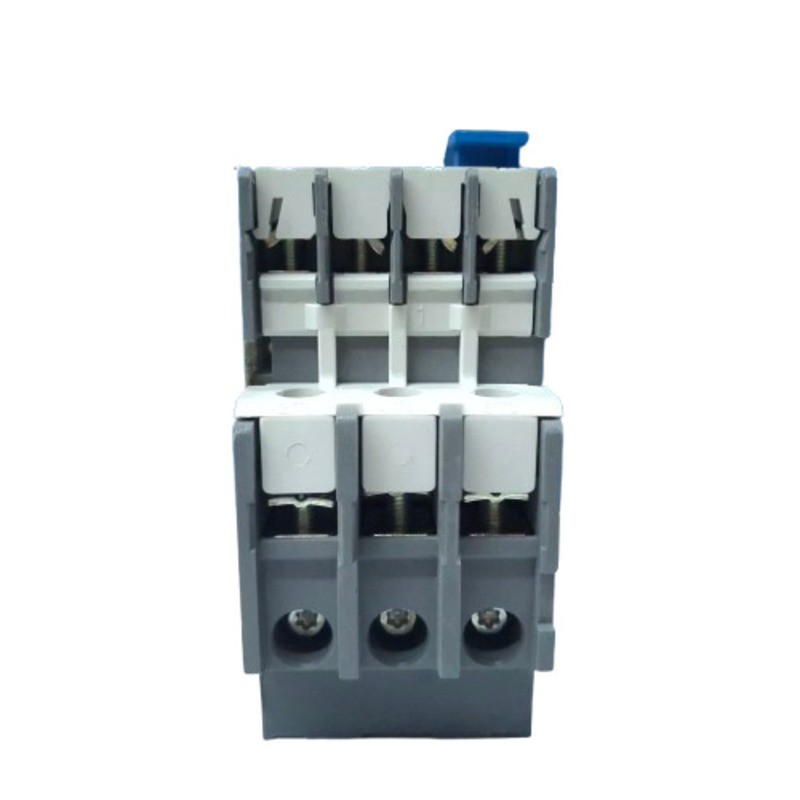

Rele Termico ABB 1 0-1 4A Para Contactor A9-A40-AE9-AE40-AL9-AL40 1SAZ211201R1023
$ 86.632
Impuestos incluidos
Caracteristicas
El Rele Térmico ABB 1.01-4A protege motores y circuitos contra sobrecargas y fallas termicas asegurando un rendimiento eficiente y seguro
Compatible con contactores A9-A40 AE9-AE40 AL9-AL40 ofrece alta precision y confiabilidad en aplicaciones industriales
| Especificaciones Tecnicas | ||
| Caracteristicas | Dato: | |
| Altura neta del producto | 80 mm | |
| Profundidad longitud neta del producto | 94 mm | |
| Peso neto del producto | 015 kilogramos | |
| Rango de ajuste | 10 14 A | |
| Voltaje operativo nominal | Circuito auxiliar 440 V CC | |
| Corriente operativa nominal (I e ) | 14 A | |
| Corriente operativa nominal AC3 (I e ) | 14 A | |
| Frecuencia nominal (f) | Circuito auxiliar 50 Hz | |
| Voltaje nominal de resistencia al impulso (U imp ) | Circuito auxiliar 6 kV | |
| Voltaje de aislamiento nominal (U i ) | 690 V | |
| Número de polos | 3 | |
| Número de contactos auxiliares NC | 1 | |
| Número de contactos auxiliares NO | 1 | |
| Número de polos protegidos | 3 | |
| Corriente termica convencional al aire libre (I th ) | Circuito auxiliar NC 10 A | |
| Corriente operativa nominal AC15 (I e ) | (120 V) NC 3 A | |
| Corriente operativa nominal DC13 (I e ) | (125 V) NC 025 A | |
| Grado de proteccion | Carcasa IP20 | |
| Terminales del circuito principal | IP10 | |
| Grado de contaminacion | 3 | |
| Circuito auxiliar de capacidad de conexion | Flexible con casquillo 1 2x 075 25 mm² | |
| Circuito principal de capacidad de conexion | Flexible con casquillo 1x 075 4 mm² | |
| Par de apriete | Circuito auxiliar 1 13 N · m | |
| Longitud de pelado de cables | Circuito auxiliar 9 mm | |
| Destornillador recomendado | Circuito auxiliar Pozidriv 1 | |
| Posicion de montaje | Posicion 1 a 4 | |
| Perdida de potencia | en las Condiciones de funcionamiento nominales por polo 11 22 W | |
| Voltaje de funcionamiento maximo UL CSA | Circuito principal 600 V CA | |
| Clasificacion de amperios UL CSA | 14 A | |
| Clasificacion de contacto UL CSA | (NC | ) B600 |
| Capacidad de conexion del circuito principal UL CSA | Flexible 1 2x 168 AWG | |
| Capacidad de conexion del circuito auxiliar UL CSA | Flexible 1 2x 1814 AWG | |
| Par de apriete UL CSA | Circuito auxiliar 12 pulg · lb | |
| Temperatura ambiente | Funcionamiento 25 + 55 ° C | |
| Compensacion de la temperatura del aire ambiente | sí | |
| Altitud maxima de funcionamiento permitida | 2000 m | |
| Resistencia a los golpes acc según IEC 60068227 | 11 ms Pulso 12g | |
| Estado de RoHS | Siguiendo la Directiva de la UE 201165 UE | |
