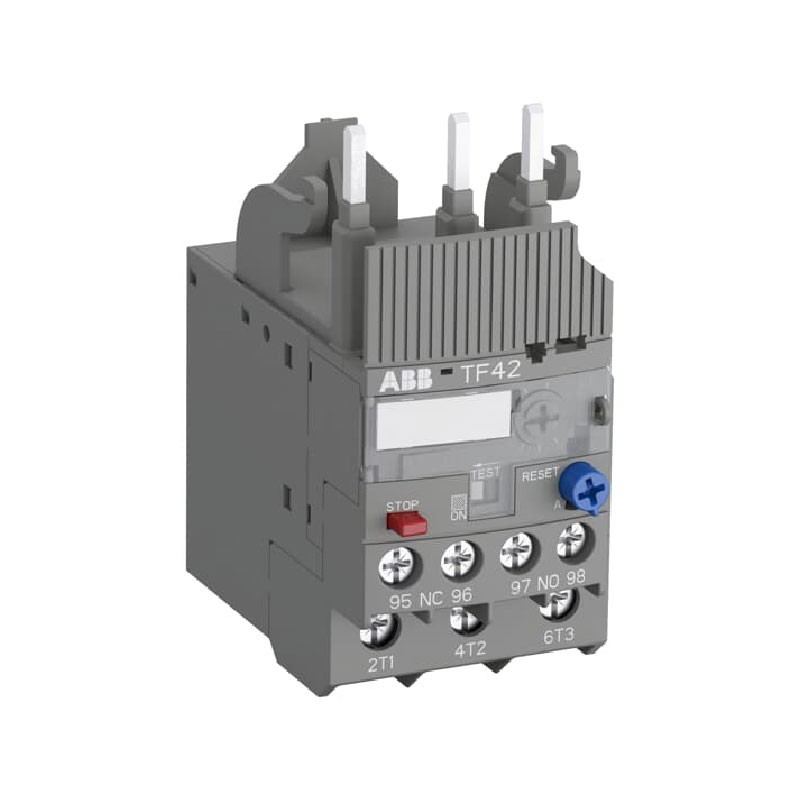

Rele Termico ABB 1 7-2 3A Para Contactor AF9-AF38 TF42-2 3 1SAZ721201R1031
$ 152.378
Impuestos incluidos
Caracteristicas
El Rele Termico ABB TF422 protege motores y sistemas electricos contra sobrecargas y fallas termicas
Compatible con contactores AF9-AF38 garantiza seguridad eficiencia y alto rendimiento en aplicaciones industriales
| Especificaciones Tecnicas | ||
| Caracteristicas | Dato: | |
| Altura neta del producto | 883 mm | |
| Profundidad longitud neta del producto | 705 mm | |
| Peso neto del producto | 013 kg | |
| Rango de ajuste | 17 23 A | |
| Voltaje operativo nominal | circuito auxiliar 600 V CA CC | |
| Corriente operativa nominal (Ie) | 23 A | |
| Corriente operativa nominal AC3 (Ie) | 23 A | |
| Frecuencia nominal (f) | circuito auxiliar 50 Hz | |
| Voltaje nominal de resistencia al impulso (Uimp) | Circuito auxiliar 6 kV | |
| Voltaje de aislamiento nominal (Ui) | 690 V | |
| Número de polos | 3 | |
| Número de contactos auxiliares NC | 1 | |
| Número de contactos auxiliares NO | 1 | |
| Número de polos protegidos | 3 | |
| Corriente termica convencional al aire libre (Ith) | circuito auxiliar NC 6 A | |
| Corriente operativa nominal AC15 (Ie) | ( 120 V) NC 3 A | |
| Corriente operativa nominal DC13 (Ie) | ( 125 V) NC 055 A | |
| Grado de proteccion | IP20 | |
| Grado de contaminacion | 3 | |
| Capacidad de conexion del circuito auxiliar | flexible con ferula 1 2x 075 25 mm² | |
| Capacidad de conexion del circuito principal | flexible con ferula 1 2x 075 4 mm² | |
| Flexible con casquillo aislado 1 2x 075 4 mm² | ||
| Par de apriete | Circuito auxiliar 1 15 N · m | |
| Longitud de pelado de cables | circuito auxiliar 9 mm | |
| Destornillador recomendado | Circuito principal Pozidriv 2 | |
| Posicion de montaje | posicion 1 a 5 | |
| Perdida de potencia | en las condiciones de funcionamiento nominales por polo 11 20 W | |
| Voltaje de funcionamiento maximo UL CSA | Circuito principal 600 V CA | |
| Clasificacion de amperios UL CSA | 23 A | |
| Clasificacion de contacto UL CSA | (NC | ) B600 |
| Capacidad de conexion del circuito principal UL CSA | Flexible 1 2x 1810 AWG | |
| Capacidad de conexion del circuito auxiliar UL CSA | Flexible 1 2x 1812 AWG | |
| Par de apriete UL CSA | Circuito auxiliar 9 13 pulg · lb | |
| Temperatura ambiente del aire | Funcionamiento 25 + 60 ° C | |
| Compensacion de temperatura del aire ambiente | Sí | |
| Altitud maxima de funcionamiento permitida | 2000 m | |
